Взрывозащищенный светодиодный светильник
ТТ‑СВЕТ‑2Ex «Нефрит‑О»
Взрывозащищённые светодиодные светильники серии ТТ-СВЕТ-2Ех «Нефрит-О»
предназначены для стационарного освещения производственных, рабочих
и служебных зон, включая взрывоопасные зоны класса 2 и наружные установки.
Конструкция подходит для потолочного монтажа, а возможность изготовления
по индивидуальным размерам позволяет адаптировать светильник под конкретный объект.
Мощность20–200 Вт
св. Поток2 310–23 100 лм
Температура5000 K
Степень защитыIP66 / IP67
Технические характеристики
Маркировка взрывозащиты2Ex na IIC T5...T3 Gc X, Ex tb IIIC T100°C...T195°C Db X
Потребляемая мощность20–200 Вт
Световой поток светильника2 310–23 100 лм
Напряжение сети198-264/120-305 VAC
Низковольтное исполнение12, 24, 36 VAC/VDC
Частота сети50–60 Гц
Климатическое исполнениеУХЛ1
Индекс цветопередачиRa 70-90
Цветовая температура4000 / 5000 / 6000 K
Пульсация светового потока< 1%
Кривая силы светаД
КСС с вторичной оптикойК / Г / Ш
Угол раскрытия луча120°
Угол с вторичной оптикой10° / 25° / 60° / 90° / 155×65°
Исполнение с БАП3 часа
Срок службы60 000 / 100 000 часов
Рабочая температура-40°С .. +40°C / -60°С .. +80°C / +5°С .. +40°C
Степень защитыIP66 / IP67
Модификации
| Модель | Мощность, Вт | Световой поток модуля, лм | Световой поток св-ка, лм | Кол-во светодиодов, шт | Масса, кг | Габариты, мм |
|---|---|---|---|---|---|---|
| ТТ-Свет-2Ex-3-Нефрит-О-020 | 20 | 3 200 | 2 310 | 24 | 1,8 | 250 ⨯ 70 |
| ТТ-Свет-2Ex-3-Нефрит-О-040 | 40 | 6 400 | 4 620 | 48 | 2,8 | 250 ⨯ 70 |
| ТТ-Свет-2Ex-3-Нефрит-О-050 | 50 | 8 000 | 5 775 | 60 | 4,3 | 310 ⨯ 70 |
| ТТ-Свет-2Ex-3-Нефрит-О-060 | 60 | 9 600 | 6 930 | 72 | 4,3 | 310 ⨯ 70 |
| ТТ-Свет-2Ex-3-Нефрит-О-070 | 70 | 11 200 | 8 085 | 84 | 5,4 | 340 ⨯ 70 |
| ТТ-Свет-2Ex-3-Нефрит-О-080 | 80 | 12 800 | 9 240 | 96 | 5,4 | 340 ⨯ 70 |
| ТТ-Свет-2Ex-3-Нефрит-О-090 | 90 | 14 400 | 10 395 | 108 | 5,4 | 340 ⨯ 70 |
| ТТ-Свет-2Ex-3-Нефрит-О-100 | 100 | 16 000 | 11 550 | 120 | 5,4 | 340 ⨯ 70 |
| ТТ-Свет-2Ex-3-Нефрит-О-150 | 150 | 24 000 | 17 325 | 180 | 11,5 | 480 ⨯ 70 |
| ТТ-Свет-2Ex-3-Нефрит-О-220 | 200 | 32 000 | 23 100 | 240 | 14,0 | 480 ⨯ 70 |
Кривые силы света
Тип «Г»
Тип «К»
Тип «Ш»
Варианты крепления
Рым

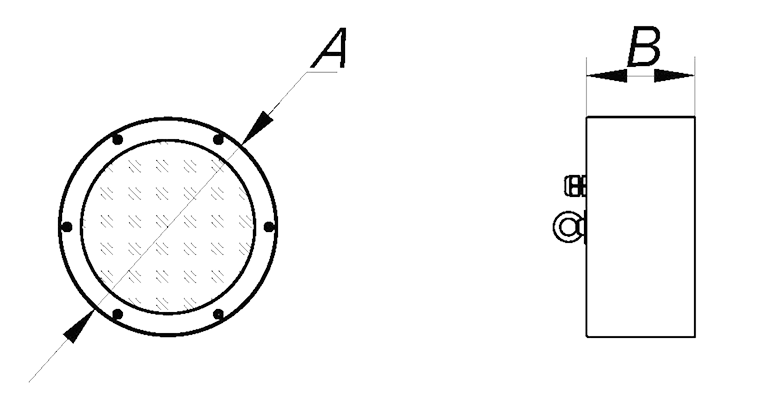

Чертёж светильника
