ТТ‑СВЕТ‑2Ex «Графит‑Л»

Взрывозащищённые светодиодные светильники серии ТТ-СВЕТ-2Ех «Графит-Л» предназначены для стационарного освещения производственных, рабочих и служебных зон, включая взрывоопасные зоны класса 2 и наружные установки. Обеспечивают равномерное освещение и подходят для эксплуатации в промышленных условиях.

Мощность10–100 Вт

св. Поток1 155–11 550 лм

Температура5000 K

Степень защитыIP66 / IP67

Скачать PDF

Сертификат Ex ТР ТС 012/2011

Гарантия 3 года срок службы от 60 000 ч

Под заказ от 5 рабочих дней

Технические характеристики

Маркировка взрывозащиты2Ex na IIC T5...T3 Gc X, Ex tb IIIC T100°C...T195°C Db X

Потребляемая мощность10–100 Вт

Световой поток светильника1 155–11 550 лм

Напряжение сети198-264/120-305 VAC

Низковольтное исполнение12, 24, 36 VAC/VDC

Частота сети50–60 Гц

Климатическое исполнениеУХЛ1

Индекс цветопередачиRa 70-90

Цветовая температура4000 / 5000 / 6000 K

Пульсация светового потока< 1%

Кривая силы светаД

КСС с вторичной оптикойК / Г / Ш

Угол раскрытия луча120°

Исполнение с БАП3 часа

Срок службы60 000 / 100 000 часов

Рабочая температура-40°С .. +40°C / -60°С .. +80°C / +5°С .. +40°C

Степень защитыIP66 / IP67

СветодиодыLumileds

Модификации

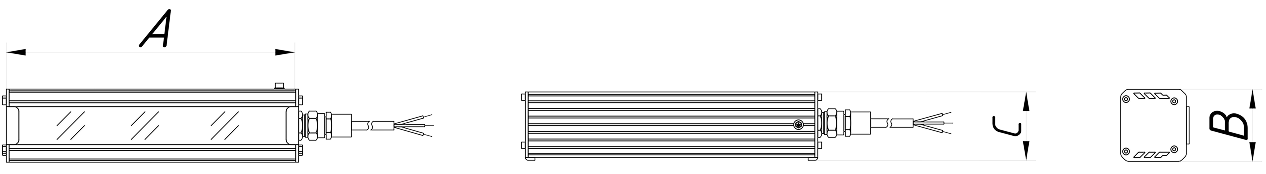

Модель	Мощность, Вт	Световой поток модуля, лм	Световой поток св-ка, лм	Кол-во светодиодов, шт	Масса, кг	Габариты, мм
ТТ-Свет-2Ex-1-Графит-Л-010	10	1 600	1 155	12	2,0	300 ⨯ 72 ⨯ 63
ТТ-Свет-2Ex-1-Графит-Л-020	20	3 200	2 310	24	2,1	300 ⨯ 72 ⨯ 63
ТТ-Свет-2Ex-1-Графит-Л-030	30	4 800	3 465	48	4,0	600 ⨯ 72 ⨯ 63
ТТ-Свет-2Ex-1-Графит-Л-040	40	6 400	4 620	48	4,2	600 ⨯ 72 ⨯ 63
ТТ-Свет-2Ex-1-Графит-Л-050	50	8 000	5 775	72	5,9	900 ⨯ 72 ⨯ 63
ТТ-Свет-2Ex-1-Графит-Л-060	60	9 600	6 930	72	6,0	900 ⨯ 72 ⨯ 63
ТТ-Свет-2Ex-1-Графит-Л-070	70	11 200	8 085	96	9,0	1200 ⨯ 72 ⨯ 63
ТТ-Свет-2Ex-1-Графит-Л-080	80	12 800	9 240	96	9,2	1200 ⨯ 72 ⨯ 63
ТТ-Свет-2Ex-1-Графит-Л-090	90	14 400	10 395	120	11,0	1500 ⨯ 72 ⨯ 63
ТТ-Свет-2Ex-1-Графит-Л-100	100	16 000	11 550	120	11,3	1500 ⨯ 72 ⨯ 63
